五軸深孔鉆銑機床的結構是怎樣的都有哪些特性

文章作者：臺翰機械　發布時間：2018-11-14 16:41:12　瀏覽次數：2642次

摘要：在加工型企業中，總是會用到深孔鉆銑機床，不過隨著機械技術的進步，現在的深孔鉆銑機床都是五軸的了。下面小編就給大家介紹五軸深孔鉆銑機床的結構是怎樣的，都有哪些特性？

　在加工型企業中，總是會用到深孔鉆銑機床，不過隨著機械技術的進步，現在的深孔鉆銑機床都是五軸的了。下面小編就給大家介紹五軸深孔鉆銑機床的結構是怎樣的，都有哪些特性?

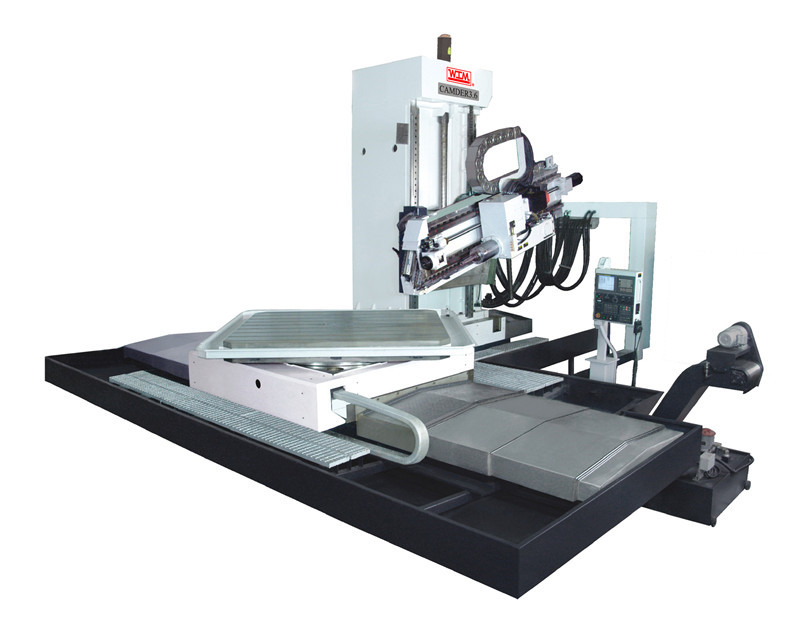

　　五軸深孔鉆銑機床

　　五軸深孔鉆銑機床結構

　　5軸鉆銑復合機床(六軸鉆銑復合機床)結構是以臥式數控深孔鉆床為基礎，再加上數控回轉工作臺及主軸搖擺機構，配合先進的設計，能以極短時間內在深孔加工鉆削模式與銑削模式之間互相切換。X、Y、Z、W軸均使用高精度線性導軌及滾珠絲杠，具良好的剛性亞精度。

五軸深孔鉆銑機床的結構是怎樣的都有哪些特性

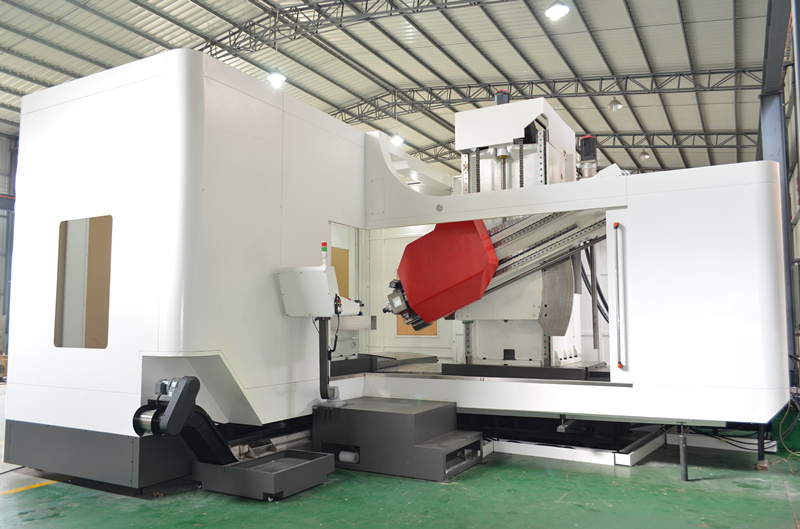

　　五軸深孔鉆銑機床

　　五軸深孔鉆銑機床的特性

　　1. 加工功能：具有深孔槍鉆、噴吸鉆、重型銑削加工功能噴吸鉆是雙鉆管自身具有封油結構，不需要導向套貼合工件來進行封油，對要加工孔的工件表面要求不高，適用性非常廣泛，用在鉆銑復合機床上“如虎添翼”。

　　2. 鉆銑切換：采用導向箱自動傾斜向上移開的方式，可快速實現深孔鉆削模式與銑削模式的切換，避免了加工時前導向對工件及回轉臺回轉時帶來的妨礙。

　　3. A軸偏擺角度：向上轉15度，向下轉25度，Y軸絲杠和A軸絲杠各自傳動，結構合理，穩定性好。

　　4. A軸：滑枕通軸鉸結在滑臺上，通過絲杠拉動旋轉，導軌類同矩形導軌結構，結構簡潔，加工、裝配、調試方便，精度容易保證。

　　5. 鉆桿支撐架移開方式：鉆桿支撐架移動到導軌末端旋轉板，旋開即可實現。

　　6. 數控回轉工作臺：采用雙伺服消隙靜壓油浮支撐導軌，精度高，支撐面積大，工作臺不易變形，穩定。

　　7. 機床配重：液壓配重且配有氮氣：反應速度快，穩定性強，加工精度高，銑削加工表現卓越。

　　通過上面的介紹，想必大家已經知道了五軸深孔鉆銑機床的結構。五軸深孔鉆銑機床的功能非常強大，加工工藝也很先進。
