深孔鉆回轉工作臺的傳動特點

文章作者：臺翰機械　發布時間：2018-09-01 11:12:30　瀏覽次數：2395次

摘要：深孔鉆回轉工作臺的傳動特點,?深孔鉆的數控回轉工作臺傳動方案：伺服馬達-齒輪傳動-蝸桿傳動-工作臺。立式深孔鉆用特制的深孔鉆頭鉆削深孔時，刀具工作進給一段后快速退出，工件進行排屑，

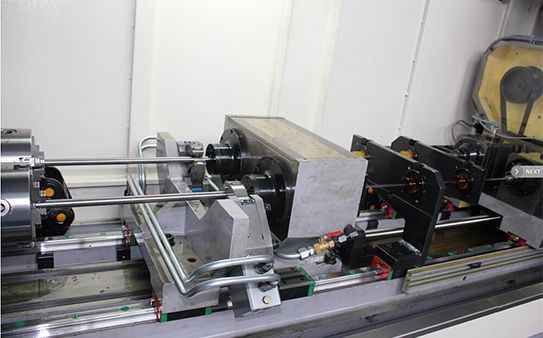

深孔鉆的數控回轉工作臺傳動方案：伺服馬達-齒輪傳動-蝸桿傳動-工作臺。立式深孔鉆用特制的深孔鉆頭鉆削深孔時，刀具工作進給一段后快速退出，工件進行排屑，然后快速趨近加工部位再繼續工作進給，如此多次往復，直至加工出所要求孔深的進給，稱為分級進給.深孔機床深孔機床主要有臥式深孔鉆鏜床，立式深孔鉆鏜床，深孔槍鉆，深孔桁磨機。深孔加工機床根據工件的長短選用兩種加工工件藝：短工件采用授油器授油并液壓頂緊.鉆孔機鉆孔機有半自動鉆孔機和全自動鉆孔機，隨著人力資源成本的增加；大多數企業均考慮全自動鉆孔機作為發展方向。隨著時代的發展，自動鉆孔機的鉆孔技術的提升，采用全自動鉆孔機對各種五金模具表帶鉆孔表帶鉆孔首飾進行鉆孔優勢明顯。深孔鉆機床導軌經過了淬火處理，耐磨性較高。適用于機床制造、機車、船舶、煤機、液壓、動力機械、風動機械等行業的鏜削、滾壓加工，使工件粗糙度達0.4-0.8μm。

深孔鉆深孔的加工特點:

刀桿細長剛性差，冷卻困難切屑難排。
由于刀具在孔內切削，切削情況和刀具磨損無法觀察。

鉆深孔方法:

直徑3～20mm用槍孔鉆。
直徑20～65mm用高壓內排屑深孔鉆或用噴吸鉆，也可用可轉位刀片交錯齒深孔鉆改傳動系統有如下優點；齒輪傳動承受載荷能力較高，傳動運動準確、平穩，傳遞功率(指物體在單位時間內所做的功的多少)和圓周速度范圍很大，傳動效率高，結構緊湊。

蝸桿傳動的特點：

一、傳動比大。在分度機構中可達到1000以上，與其他傳動形式相比，傳動比相同時，機構尺寸小，因而結構緊湊。
二、傳動平穩。蝸桿齒是連續的螺旋齒，與渦輪的齒合是連續的，因此，傳動平穩，噪聲低。
三、可以自鎖。當蝸桿的導程角小于齒輪間的當量摩擦角時，若蝸桿為主動件，機械將自鎖。這種蝸桿傳動常用于起重裝置中。
